Hvorfor er svingringen kritisk for den roterende bevægelse af tunge maskiner og vindmøller?

I den tunge maskines verden er der en komponent, der muliggør rotation under enorme belastninger - svingringen. Dette leje i stor skala, også kendt som et drejeskiveleje, håndterer samtidigt aksiale kræfter, radiale kræfter og væltningsmomenter, hvilket gør det uundværligt til udstyr som gravemaskiner, kraner, vindmøller og arbejdsplatforme. Vi undersøgerSvingringfraHuaxi, udforsker dets designprincipper, materialekrav og den kritiske rolle, det spiller i industrier lige fra byggeri til vedvarende energi. Vi ser også på de produktionskapaciteter, kvalitetssystemer og certificeringer, der gørHuaxien pålidelig leverandør inden for dette krævende felt.

"Joint", der holder tungindustrien i bevægelse

Forestil dig en massiv vindmølle, der drejer vingerne mod vinden. Eller en højkran, der roterer sin bom for at løfte tunge byrder. Eller en gravemaskine, der svinger med armen for at grave ned i jorden. I hver af disse maskiner er der en enkelt komponent, der gør rotation mulig - drejeringen. Ofte kaldet "maskinleddet", dette store leje forbinder den roterende øvre struktur til den stationære nedre struktur og overfører enorme kræfter, mens den tillader jævn, kontrolleret bevægelse.

En svingkrans er ikke et almindeligt leje. Den er typisk stor i diameter - fra 0,4 til 10 meter - og skal modstå kombinerede belastninger, der ville ødelægge standardlejer. Disse belastninger omfatter aksiale kræfter (lodret vægt), radiale kræfter (vandrette skub og træk) og væltemomenter (vippekræfter). Svingringens design med dens rullende elementer, løbebaner og ofte integrerede geartænder gør det muligt for den at understøtte disse belastninger og samtidig bevare præcis rotationskontrol.

Jiangyin Huaxi Flange Co., Ltd., et datterselskab af Jiangsu Huaxi Group, har produceret ring-type smedninger og færdige flanger siden 1984. Virksomheden producerer 35.000 tons ring-type smedninger og 25.000 tons færdige flanger og rørfittings årligt med over 10.000 specifikationer. DeresSvingringProdukterne er lavet af rustfrit stål, kulstofstål, legeret stål og dupleksstål og eksporteres til 28 lande. Denne artikel udforsker de funktioner, fremstillingsprocesser og applikationer, der gør Huaxi til en betydelig spiller på markedet for svingkrans.

Tekniske specifikationer

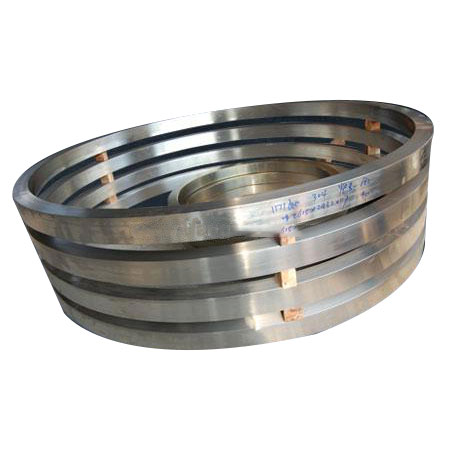

Nedenfor er en oversigt over de vigtigste egenskaber og muligheder forSvingringprodukter fraHuaxi.

Hvad gør en svingkrans anderledes end almindelige lejer?

For at forstå værdien af ​​en svingkrans hjælper det at se på de unikke krav, den skal opfylde.

Kombineret belastningskapacitet

En drejekrans er designet til at håndtere en kombination af kræfter, der hurtigt ville ødelægge et standardleje. I en kran skaber vægten af ​​lasten og bommen et massivt væltemoment. I en vindmølle genererer vægten af ​​nacellen og vingerne aksiale belastninger, mens vindkræfter skaber radiale og vippebelastninger. Svingringens robuste design - med løbebaner med stor diameter og flere rækker af rullende elementer - fordeler disse kræfter effektivt.

Stor diameter, kompakt højde

Svingringe er kendetegnet ved deres store diameter i forhold til deres højde. Denne "pladelignende" form gør det muligt at montere dem direkte mellem de øvre og nedre strukturer på en maskine, hvilket sparer plads og giver samtidig den nødvendige belastningskapacitet. Diameteren kan variere fra 200 mm til 10.000 mm eller mere, afhængigt af applikationen.

Integrerede gear tænder

Mange drejeringe har tandhjul på den indvendige eller ydre ring, hvilket muliggør direkte integration med et drev. Dette eliminerer behovet for et separat gear, hvilket forenkler maskindesignet og reducerer vægten. Mulighederne omfatter internt gear, eksternt gear eller tandløse konfigurationer.

Monteringsfleksibilitet

Svingringe monteres typisk ved hjælp af bolthuller på inder- og yderringe. Dette giver mulighed for nem integration i maskinstrukturen. Flangedesign med bolthuller er almindelige, hvilket giver sikker fastgørelse.

Fremstillingsproces: Fra råmateriale til færdig ring

Produktionen af ​​en svingkrans af høj kvalitet kræver avancerede smednings-, bearbejdnings- og varmebehandlingsevner.Huaxihar investeret massivt i disse områder.

Ring-Smedning

Processen begynder med en stålbarre eller barre, som opvarmes og derefter smedet til en ringform.Huaxibruger 3.600 tons hydrauliske oliepresser, 5 m ringmøller og elektrohydrauliske hamre til at forme materialet. Denne smedningsproces justerer stålets kornstruktur, hvilket forbedrer dets styrke, sejhed og modstandsdygtighed over for træthed.

Præcisionsbearbejdning

Efter smedning gennemgår ringen en præcisionsbearbejdning.Huaxier udstyret med 2-5m lodrette drejebænke, 5m NC boremaskiner og andet avanceret udstyr. Disse maskiner producerer de præcise dimensioner, bolthuller og tandhjulstænder, der kræves til den færdige drejekrans. Brugen af ​​CNC-teknologi sikrer ensartethed og nøjagtighed.

Varmebehandling

Varmebehandling er afgørende for at opnå de mekaniske egenskaber, der er nødvendige for svingringe. Processen involverer typisk normalisering, udglødning, bratkøling og temperering. Til krævende applikationer som vindmøller anvendes materialer som 42CrMo4V, som kræver specifikke varmebehandlingsparametre for at opnå den nødvendige styrke og sejhed.

Kvalitetskontrol og inspektion

Huaxihar et perfekt kvalitetsgarantisystem og et komplet sæt af moderne fysisk-kemisk inspektionsudstyr. Kvalitetsafdelingen rapporterer direkte til General Manager og kontrollerer strengt hvert trin i produktionsprocessen. Dette sikrer, at ikke-overensstemmende materialer aldrig kommer ind på lageret, flytter til den næste proces eller forlader fabrikken.

Anvendelser på tværs af nøglebrancher

DeSvingringfraHuaxibruges i en lang række industrier, hvor tunge laster skal rotere pålideligt.

• Vindkraft– Svingeringe er kritiske komponenter i vindmøller, der bruges i krøjesystemet (for at vende nacellen til vinden) og pitchsystemet (til at justere vinklen). Ringene skal modstå ekstreme vejrforhold og give pålidelig drift i årtier.

• Byggeri og Udgravning– Gravemaskiner, kraner og arbejdsplatforme er afhængige af svingringe for deres rotationsbevægelse. Disse maskiner fungerer i krævende miljøer med tung belastning og hyppige, ofte oscillerende, bevægelser.

• Materialehåndtering– Havnekraner, skibslossere og stablere bruger svingringe til at rotere deres bomme og håndteringsudstyr. Ringene skal klare høje belastninger og hyppige arbejdscyklusser.

• Udstyr til minedrift– Storskala minemaskiner, såsom trækline og skovlhjulsgravemaskiner, bruger svingringe til at understøtte og rotere deres massive strukturer.

• Marine og Offshore– Svingringe bruges i skibskraner, offshore platformskraner og andre marine applikationer, hvor korrosionsbestandighed og pålidelighed er altafgørende.

• Industrielle maskiner– Mange typer industrielt udstyr, fra robotteknologi til pladespillere, bruger drejeringe til præcis rotationsstyring.

Ofte stillede spørgsmål

Q: Hvad er en drejekrans, og hvad gør den?

A: En drejekrans, også kendt som et drejeskiveleje, er et stort leje, der samtidigt kan understøtte aksiale kræfter, radiale kræfter og væltemomenter. Det tillader en struktur at rotere, mens den understøtter tunge belastninger. Anvendelser omfatter kraner, gravemaskiner, vindmøller og arbejdsplatforme.

Spørgsmål: Hvilke materialer bruges i svingringe?

A: Almindelige materialer inkluderer 50Mn, 42CrMo og C45. Til krævende applikationer som vindmøller bruges materialer af højere kvalitet som 42CrMo4V.Huaxitilbyder svingringe i kulstofstål, rustfrit stål, legeret stål og dupleksstål.

Spørgsmål: Kan svingringen tilpasses?

A: Ja.Huaxikan producere svingringe i henhold til kundetegninger eller prøver. Mulighederne omfatter forskellige diametre, gearkonfigurationer (indvendig, udvendig eller tandløs) og monteringshulmønstre.

Q: Hvilke certificeringer har Huaxi til produktion af svingkrans?

EN:Huaxihar ISO9001, tysk TUV Rheinland ISO9001 & PED, China Classification Society-autorisation, AQSIQ Class-A eksportvirksomhedsvurdering og BV-fabriksgodkendelse. Disse certificeringer viser overholdelse af internationale kvalitets- og sikkerhedsstandarder.

Q: Hvilke industrier bruger svingringe?

Sv: Svingringe bruges i vindkraft, byggeri og udgravning, materialehåndtering, minedrift, marine- og offshore og generelt industrielt maskineri.

Q: Hvad er det typiske diameterområde for en drejekrans?

A: Diameteren af ​​en drejekrans varierer typisk fra 0,4 til 10 meter, med nogle applikationer, der kræver endnu større størrelser.

Konklusion

DeSvingringfraHuaxi er en kritisk komponent i det maskineri, der driver den moderne industri. Dens evne til at håndtere kombinerede belastninger, samtidig med at den muliggør jævn, kontrolleret rotation, gør den afgørende for applikationer lige fra vindmøller til entreprenørudstyr. Fremstillingsprocessen – fra ringformet smedning til præcisionsbearbejdning og varmebehandling – kræver avancerede kapaciteter og streng kvalitetskontrol, områder, hvorHuaxihar investeret betydeligt.

Med over 35.000 tons årlig ring-type smedning, en omfattende udstyrsbase og en række internationale certificeringer,Huaxihar positioneret sig som en dygtig partner for kunder i 28 lande. Virksomhedens evne til at producere både standard- og specialprodukter, kombineret med dens forpligtelse til kvalitet, gør den til en pålidelig kilde til svingringe og relaterede komponenter.

Hvis du leder efter en pålidelig leverandør af svingringe til din industri-, vindkraft- eller byggeanvendelse, eller hvis du har spørgsmål om tilpassede specifikationer og priser, opfordrer vi dig til atcontactos i dag.
